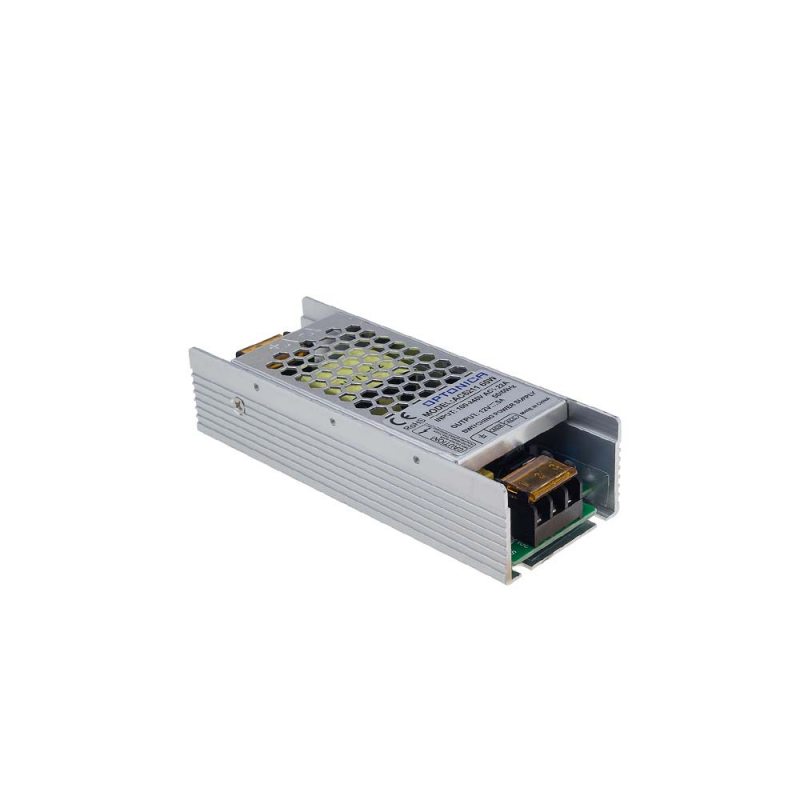

12V DC Metall Netzteil Professional Slim
Technische Daten:
- Artikel Nr.: 6211 / 6212 / 6213 / 6214
- Ausgangsspannung: DC 12 V
- Nennstrom Ausgang: 5A / 8,33A / 12,5A / 16,67 A
- max. Belastbarkeit (Leistung): 60W / 100W / 150W / 200W
- Eingangsspannung: AC 100 - 240 V
- ungefähre Lebensdauer: 25000 h
- Schaltzyklen: 100 000
- Material: Aluminium
- Produktgröße: 130 x 50 x 31 mm / 190 x 50 x 31 mm / 200 x 62 x 31 mm / 210 x 82 x 32 mm
- Sicherheitszertifikate: IP20, CE & RoHS
Bitte beachten Sie, dass es sich bei diesem Netzteil um ein nicht zur Gänze verschlossenes Metallschaltnetzteil handelt.
Stellen Sie sicher, dass der Driver stets mit dem dafür vorhandenen Anschluss geerdet und in einer geeigneten Installationsdose untergebracht ist.
Bitte beachten Sie, dass sämtliche Netzteile ab einer gewissen Menge an Strom der fließt auch einen bestimmten Kabelquerschnitt benötigen über den die Last auf der Sekundärseite angeschlossen wird.
Ein zu kleiner Kabelquerschnitt kann schnell zu einer Überlastung der Bauteile im Netzteil führen. Daher führen wir hier eine Tabelle an, damit Sie den benötigten Querschnitt für Ihre Schaltung eruieren können.
|
Max.
Stromstärke
|
Leistung
bei 12 V
|
Leistung bei
24 V
|
Min. Querschnitt
v. Kabel
|
|
9 Ampere |
108 Watt |
216 Watt |
1,5 mm² |
|
15 Ampere |
180 Watt |
360 Watt |
2,5 mm² |
|
18 Ampere |
216 Watt |
432 Watt |
4 mm² |
|
23 Ampere |
276 Watt |
552 Watt |
6 mm² |
|
33 Ampere |
396 Watt |
792 Watt |
10 mm² |
|
48 Ampere |
576 Watt |
1152 Watt |
16 mm² |
|
58 Ampere |
696 Watt |
1392 Watt |
25 mm² |
